十種液壓閥工作原理動態圖

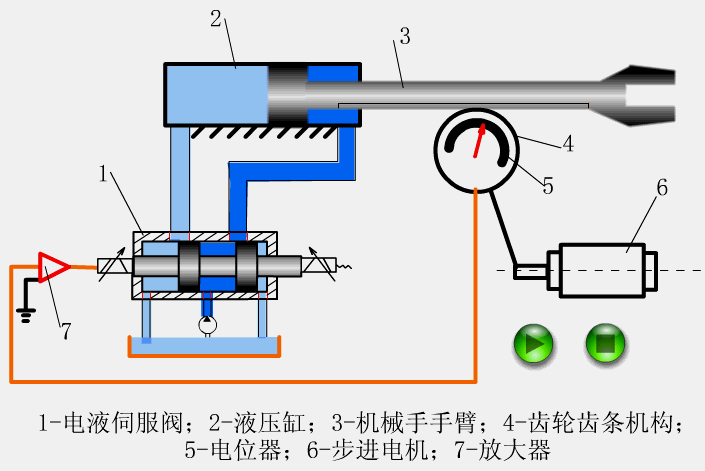

液壓閥是一種用壓力油操作的自動化元件，它受配壓閥壓力油的控制，通常與電磁配壓閥組合使用，可用于遠距離控制水電站油、氣、水管路系統的通斷。常用于夾緊、控制、潤滑等油路。有直動型與先導型之分，多用先導型。

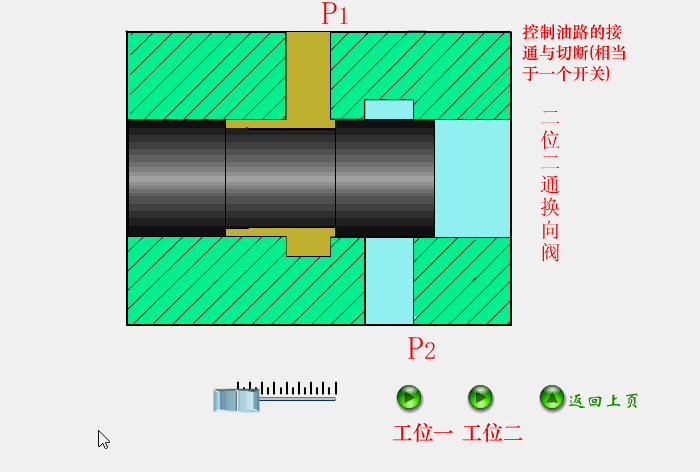

液壓閥——二位二通換向閥

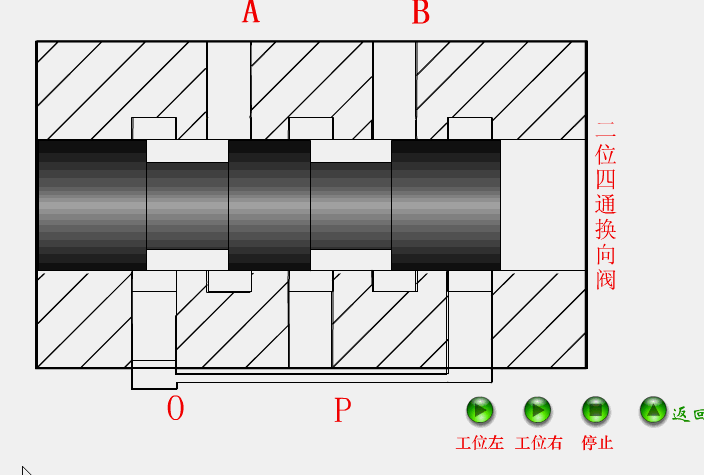

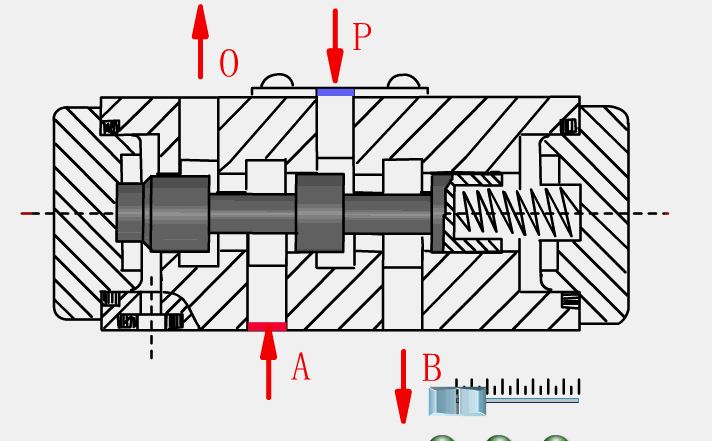

液壓閥——二位四通換向閥

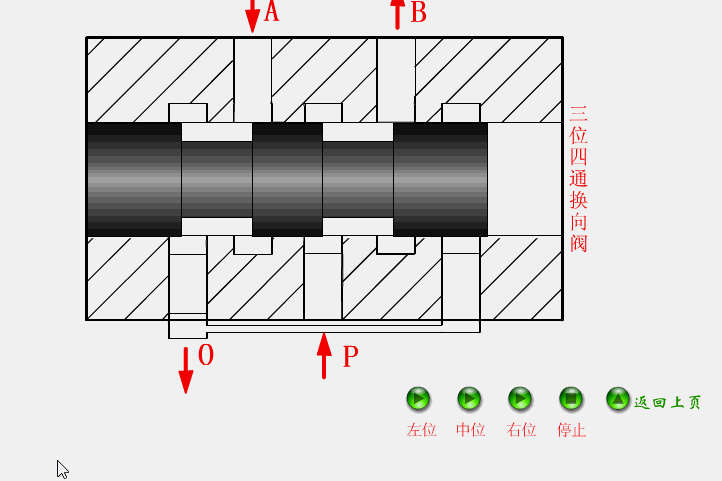

液壓閥——三位四通換向閥

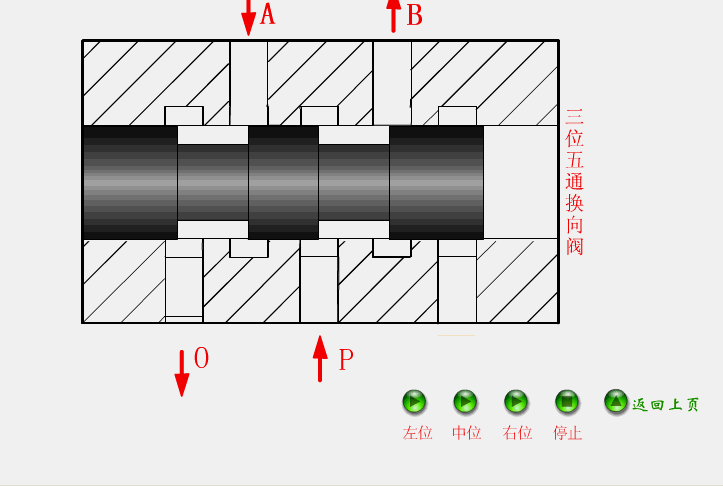

液壓閥——三位五通換向閥

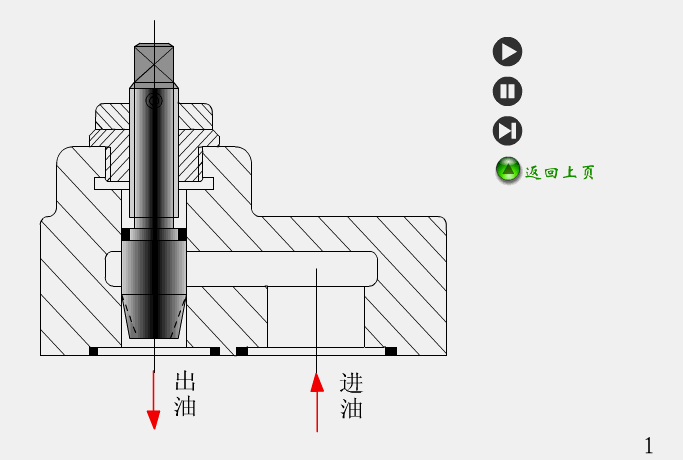

液壓閥——節流閥

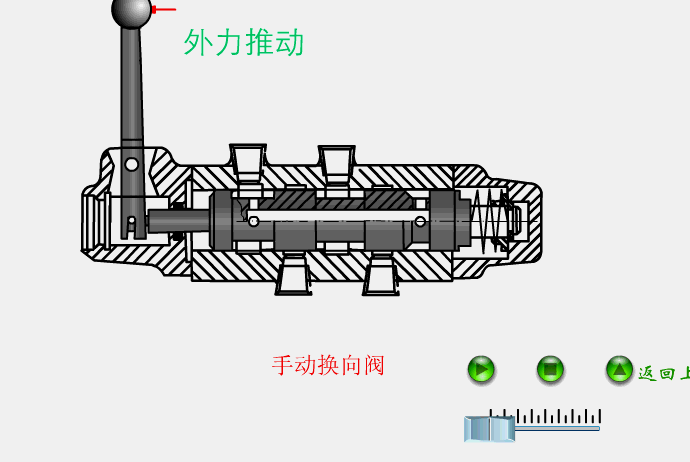

液壓閥——手動換向閥

液壓閥——液動換向閥

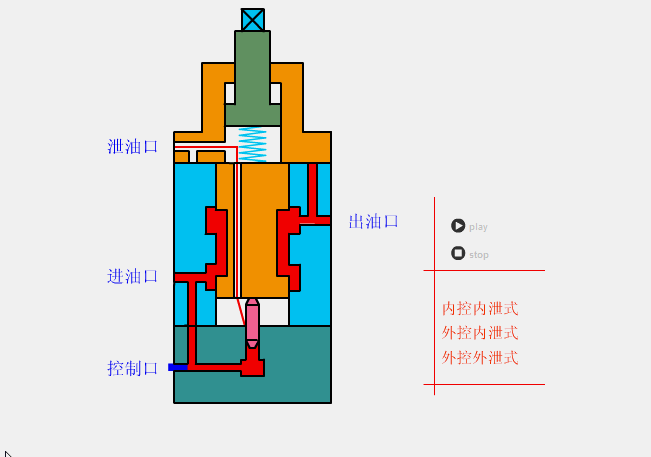

液壓閥——順序閥

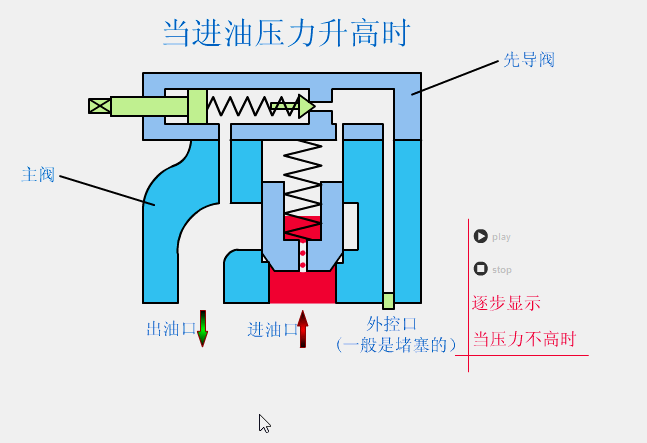

液壓閥——溢流閥

液壓閥的分類方式
按控制方法分類：手動，電控，液控
按功能分類：流量閥（節流閥、調速閥，分流集流閥）、壓力閥（溢流閥，減壓閥，順序閥，卸荷閥）、方向閥（電磁換向閥、手動換向閥、單向閥、液控單向閥）
按安裝方式分：板式閥，管式閥，疊加閥，螺紋插裝閥，蓋板閥
按操縱方式分：手動閥，機動閥，電動閥，液動閥，電液動閥等。

液壓閥的設計原理
液壓閥的設計主要是為了液壓閥組的設計，而液壓閥組在設計之前必須先考慮油路，要提前確定油路的哪一些部分可以集成，在油路的設計上必須追求簡單，要省去不必要的步驟。在確定油路以后，主要的就是斜孔以及工藝孔，在油路上的這些東西都要減少，做到只要夠用就可以，不必要太多，在斜孔和工藝孔的設計當中要注意孔徑和流量的搭配，方向和位置必須要合適，要考慮整體情況，保證滿足要求。如果方向或者位置有一些不合適，需要調整元件，就一定要確保可以簡單方便的操作以及維護。
關于液壓閥的設計首先從液壓閥的設計尺寸來討論。液壓閥組的長寬高尺寸一般參照組成液壓閥組的零件的大小來確定，例如，液壓閥組的高度，在不影響實際作用的前提下，盡量跟元件的高度保持一致。液壓閥組的長度，在不影響布局和結構的前提下，由螺釘孔的孔徑或者長度的尺寸來決定。液壓閥組的寬度跟長度的決定因素大致一樣。其次，我們介紹標注尺寸，這一步主要是在設計繪圖時應用，要標注一些元件的端口，孔徑，每組尺寸，大小等等。最后是通道的設計，在這個設計當中最重要的是布局，對這個系統進行全面的整體的安排，把油路分類，首先一定要使得主要油路導通，然后，對于小的油路或者其他油路再逐漸導通。這些液壓閥的通道，在設計的時候一定要保證長度合適，轉角比較少，油道的孔合適，這樣才能有效的控制液壓閥組的重量、大小以及體積，才能合理的利用。
