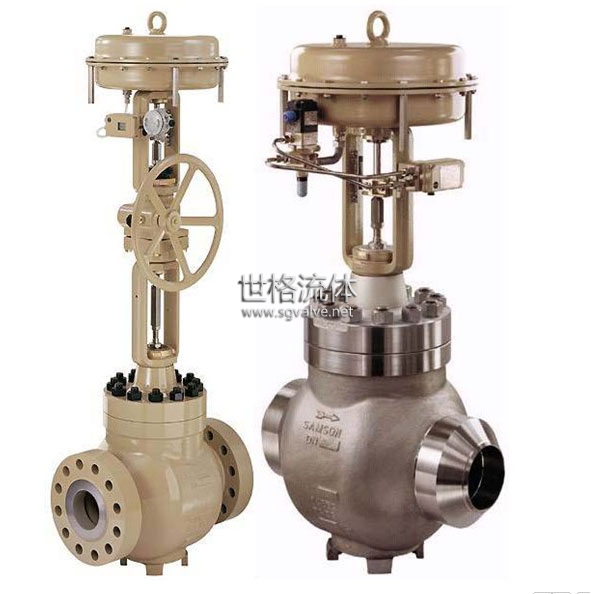

鋯材氣動調節閥

概括：
高壓低噪聲籠式調節閥是一種為降低可壓縮流體噪聲而設計的壓力平衡式調節閥，為適應氣體的節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降，比ZR高壓籠式閥噪聲低。

閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大。 調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。

性能
泄 漏 量： 符合標準ANSI B16.104⒉Ⅲ級，小 于額 定的Cv的0.1％
回 差： 1％(帶定位裝置)
線 性： ±1％(帶定位裝置)

技術參數和性能

型式：直通籠式鑄造球型閥
公稱通徑：40、50、80、100、150、200mm
公稱壓力：ANSI 900、1500、2500 JIS 63Kv 連接型式：法蘭連接： RF 、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981
焊接連接：嵌接焊SW（40～80mm） 對接焊BW（80～200mm）
材料：鑄鋼（ZG230-450）、 CrMo鋼、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti ）等
上閥蓋：常溫型（P）：-5～+230℃ 伸長Ⅰ型（E1）： +230～+566℃
注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：石棉編織填料、石墨填料

閥內組件
閥芯型式：金屬閥座的壓力平衡結構
流量特性：等百分比特性（%）和線性特性（L）
材料：ZR不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
