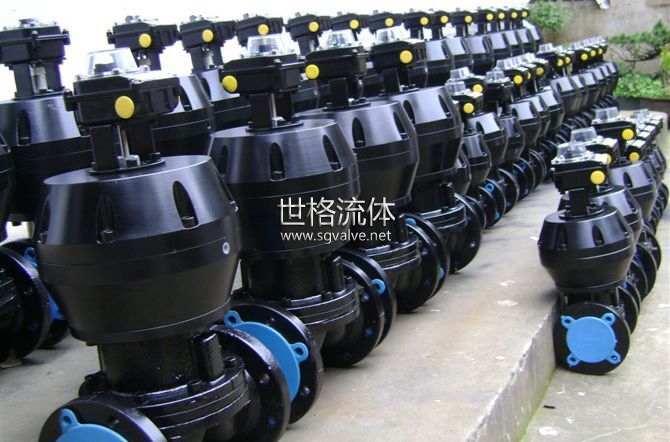

    往復式氣動隔膜閥

    口徑
    特點

    往復式氣動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
    隔膜閥適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
    壓力等級:PN(MPa) 0.6 1.0 1.6 英標往復式氣動隔膜閥設計與制造:BS5156
    結構長度:BS5156
    法蘭連接尺寸:BS4504、DIN2532、JIS B2212、
    ANSI B16.1、ISO2004
    • 產品特性
    • 規格參數
    • 常見問題
    往復式氣動隔膜閥主要性能規范


    工作溫度
    適用介質
    ≤85℃ J:一般腐蝕性介質
    ≤120℃ FS:強腐蝕性介質

    采用標準:設計與制造:GB12239  結構長度:GB11688  法蘭連接尺寸:JB78(PN1.0MPa)

    往復式氣動隔膜閥主要零件的材料

    名稱 材料
    閥體 鑄鐵、鑄鐵/襯膠、氟塑料
    閥蓋 鑄鐵
    氣缸蓋 鑄鐵
    薄 膜 天然膠
    螺 桿 碳鋼
    螺桿套 碳鋼
    閥 瓣 鑄鐵
    手輪 鑄鐵
    隔 膜 天然膠、丁基膠、氟顏料/橡膠
    閥 桿 碳鋼
    往復式氣動隔膜閥主要外形尺寸和連接尺寸


    公稱通徑
    公稱
    壓力
    /MPa
    工作
    壓力
    /Mpa
    L D D1 Z-d H1 H2 Do B 氣動裝置參數 重量
    /?K
    DN
    /mm
    NPS/inc
    h
    氣源
    壓力
    /MPa
    氣源
    接頭
    /m
    耗氣量
    /cm2
    25 1 0.6 0.6 145 115 85 4-14 250 264 120 94 0.4 10×1 2.395×102 6.5
    32 1 1/4 160 135 100 4-18     140 120 0.4 12×1.25 6.082×102
    40 1 1/2 180 145 110 4-18     140 120 0.4 12×1.25 6.082×102
    50 2 210 160 125 4-18 379 405 160 182 0.4 12×1.25 1.235×103 25
    65 2 1/2 250 180 145 4-18         0.4 16×1.5   31.5
    80 3 300 195 160 4-18 183 523 240 245 0.5 16×1.5 3.725×103 62.5
    100 4 350 215 180 8-18 565 617 280 330 0.5 16×1.5 9.458×103 93.5
    125 5 400 245 210 8-18 664 732 320 380 0.5 20×1.5 1.409×104 114
    150 6 460 280 240 8-22 750 830 320 470 0.5 20×1.5 2.868×104 164
    200 8 0.4 570 335 295 8-22 930 1050 400 470 0.5 20×1.5 4.619×104 249
    公稱通徑 公稱
    壓力
    /MPa
    工作
    壓力
    /Mpa
    L D D1 Z-d H1 H2 Do B 氣動裝置參數 重量
    /?K
    DN
    /mm
    NPS/inc
    h
    氣源壓力/MPa 氣源接頭
    /m
    耗氣量
    /cm2
    25 1 0.6 0.6 145 115 85 4-14 250 264 120 94 0.4 10×1 2.395×102 6.5
    32 1 1/4 160 135 100 4-18     140 120 0.4 12×1.25 6.082×102
    40 1 1/2 180 145 110 4-18     140 120 0.4 12×1.25 6.082×102
    50 2 210 160 125 4-18 379 405 160 223 0.4 12×1.25 2.467×102 25
    65 2 1/2 250 180 145 4-18         0.4     31.5
    80 3 300 195 160 4-18 183 523 240 330 0.5 16×1.5 8.759×102 63.5
    100 4 350 215 180 8-18 565 617 280 380 0.5 20×1.5 1.609×102 93.5
    125 5 400 245 210 8-18 668 734 320 440 0.5 20×1.5 2.055×102 125
    150 6 460 280 240 8-22 771 851 320 515 0.5 20×1.5 4.873×102 213。5
    200 8 570 335 295 8-22 968 1078 500 620 0.5 30×2 1.232×102 248。5

    訂貨須知
    一、請您盡量把選定【氣動隔膜閥】流量、揚程告訴我們,由我們幫你產品選型(詳細的參數),請盡量把選定【閥門】口徑、壓力、材質告訴我們由我們幫你產品選型(詳細的參數)。
    二、若已經由設計單位選定我公司的型號,請按產品型號直接向我司銷售部訂購。
    三、特殊溫度及壓力訂貨時應另行提出
    感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
