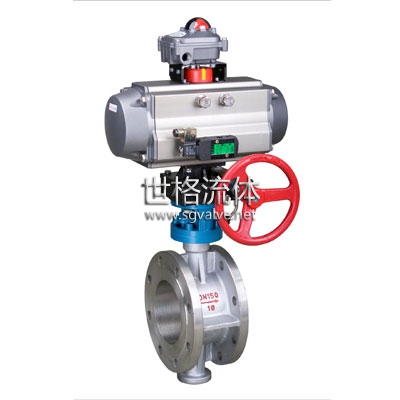

    D641F型氣動法蘭蝶閥

    口徑
    特點

    軟密封蝶閥適用于溫度≤120℃,公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、;治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
    • 產品特性
    • 規格參數
    • 常見問題

    D641F型氣動法蘭蝶閥用途及特點:
    軟密封蝶閥適用于溫度≤120℃,公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、;治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

    D641X型氣動法蘭軟密封蝶閥其主要特點為:
    1、設計新穎、合理,結構獨特,重量輕,啟閉迅速。
    2、操力矩小,操作方便,省力靈巧。
    3、可以任何位置安裝、維修方便。
    4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
    5、密封材料耐老化、耐腐蝕,使用壽命長等特點。

    D641H型氣動法蘭硬密封蝶閥采用標準 :
    設 計 標 準: GB/T12238-1989;
                  lS0 10631-1994或BS EN593-1998
    法蘭連接尺寸:GB/T17241.6-1998:
                  IS0 7005-2或BSEN 1092-2002
    結 構 長 度 : GB/T1 2221-1989:
                  lS0 5752-1988或BS EN558-1
    壓 力 試 驗: GB/T13927-1 992;JB/T9092-1999;
                  lS0 5028-1993或BS 6755-l-1986

    D641F型氣動蝶閥主要技術參數



    公稱通徑
    DNmm
    50~2000
    公稱壓力
    PNMPa
    0.6
    1.O
    1.6
    試驗壓力 PsMPa
    強度試驗
    0.9
    1.5
    2.4
    密封試驗
    O.66
    1.1
    1.76
    適用介質
    空氣、水、污水、蒸氣、煤氣、油品等
    驅動形式
    手動、蝸輪傳動、氣傳動、電傳動



    D641F型氣動蝶閥主要零件的材料



    零件名稱
    材料
    閥體
    球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
    蝶板
    灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
    密封圈
    各種橡膠、聚四氟乙烯
    閥桿
    2Cr13、不銹鋼
    填料
    0型圈、柔性石墨



    蝶閥密封材料



    材料品種
    氯丁橡膠
    丁腈橡膠
    乙丙橡膠
    聚四氟乙烯
    硅橡膠
    氟橡膠
    代號
    ×或 0rJ
    XA或orJA
    XB或orJB
    xC、JC或0rF
    XD或orJD
    × E或orJE
    耐最高溫度
    82℃
    93℃
    150℃
    232℃
    250℃
    204℃
    耐最低溫度
    -40℃
    -40℃
    -40℃
    -268℃
    -70℃
    -23℃
    適用工作溫度
    ≤65℃
    ≤80℃
    ≤120℃
    ≤200℃
    ≤200℃
    ≤180℃

    法蘭蝶閥外形尺寸、連接尺寸

    公稱通徑
    DN(mm)
    尺寸 (mm)
    L
    1.0MPa
    1.6MPa
    D
    D1
    Z-Φd
    D
    D1
    Z-Φd
    50
    108
    165
    125
    4-18
    165
    125
    4-18
    65
    112
    185
    145
    4-18
    185
    145
    4-18
    80
    114
    200
    160
    8-18
    200
    160
    8-18
    100
    127
    220
    180
    8-18
    220
    180
    8-18
    125
    140
    250
    210
    8-18
    250
    210
    8-18
    150
    140
    285
    240
    8-22
    285
    240
    8-22
    200
    152
    340
    295
    8-22
    340
    295
    12-22
    250
    165
    395
    350
    12-22
    405
    355
    12-26
    300
    178
    445
    400
    12-22
    460
    410
    12-26
    350
    190
    505
    460
    16-22
    520
    470
    16-26
    400
    216
    565
    515
    16-26
    580
    525
    16-30
    450
    222
    615
    565
    20-26
    640
    585
    20-30
    500
    229
    670
    620
    20-26
    710
    650
    20-33
    600
    267
    780
    725
    20-30
    840
    770
    20-36
    700
    292
    895
    840
    24-30
    910
    840
    24-36
    800
    318
    1015
    950
    24-33
    1025
    950
    24-39
