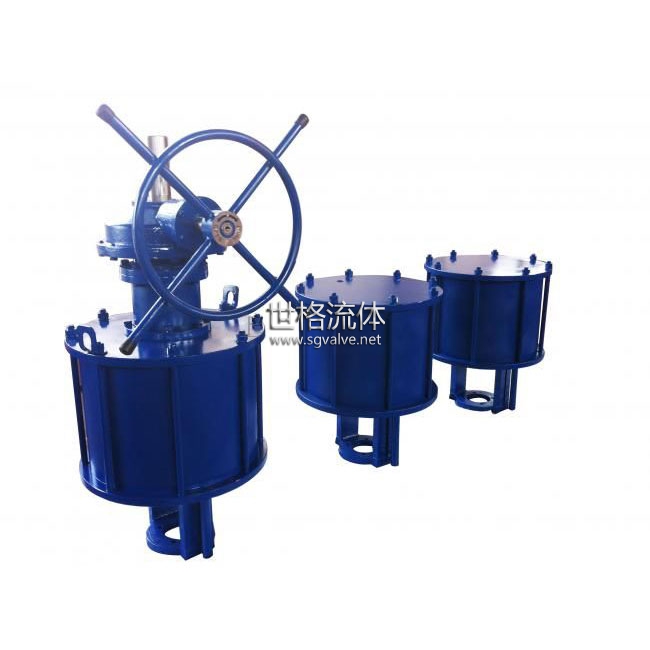

直行程氣動執行器

口徑：
特點：

JTZS執行機構是一種雙作用和單作用氣缸活塞執行機構。它的供氣壓力大于薄膜執行機構的供氣壓力，故輸出力較大，通常使用在高壓調節閥上，如執行機構要用于比例控制，則需帶雙作用氣動閥門定位器。

產品特性
規格參數
常見問題

氣動執行器產品說明：

驅動刀閘閥，滿足閥門要求的推力大小和行程長度分為單作用和雙作用

連接處可按閥門尺寸特殊加工

低溫型產品可用于 -40℃~80℃ 高溫型產品可用于 20℃~120℃

執行器可加裝側面手輪，液壓手動裝置，渦輪式手操器

JTZS氣動執行器
JTZS執行機構是一種雙作用和單作用氣缸活塞執行機構。它的供氣壓力大于薄膜執行機構的供氣壓力，故輸出力較大，通常使用在高壓調節閥上，如執行機構要用于比例控制，則需帶雙作用氣動閥門定位器。

技術參數和性能
型號：不帶手輪機構JTZS20 、JTZS30、 JTZS45 JTZS56等
帶手輪機構JTZS20S 、JTZS30S 、JTZS45S
結構型式：無彈簧活塞執行機構
汽缸： QT450-10
支架： WCB、ZG0Cr18Ni9(CF8)
活塞推桿: 無手輪機構為不銹鋼，帶手輪機構為碳鋼（鍍鉻）
導向襯套：青銅QSn6.5-0.1
密封圈：丁睛橡膠
輸入信號：（帶定位器）標準0.02～0.10MPa
分程： 0.02～0.06Mpa 0.06～0.10Mpa
供氣壓力： 0.02～0.07 Mpa
氣源接頭： Rc1/4
環境溫度： -30～+70℃
附件： VPP雙作用氣動閥門定位器
側裝手輪機構，限位開關、閥位傳送器等。
性能：（帶定位器）
回差： 0.75%
死區： 0.2%
線性： ±1%

技術規格：

形式	雙動作型			單動作型
JT/SR	JT20LA	JT30LA	JT45LA	SR20BA	SR30BA	SR45BA
驅動部尺寸	220	270	365	20BA	30BA	45BA
輸出力	12315	27700	62345	4500	7644	17248
最大行程	100mm	200mm	310mm	100mm	100mm	100mm
供給空氣壓力	400~500KPa
動作	正作用（DA），反作用（RA）
環境溫度	標準形式：-20~+60℃,低溫形式：-50~+60℃,高溫形式：0~+100℃
可選附件	手動操作機構，限位開關，定位器，過濾減壓閥
