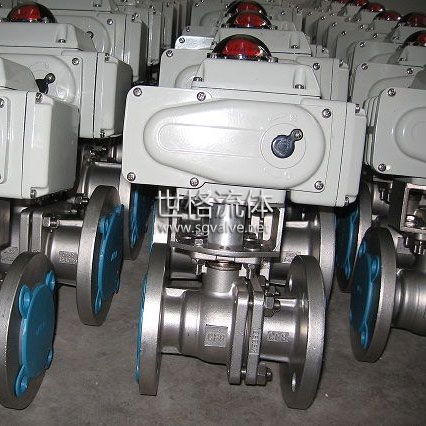

    Q941型電動法蘭球閥

    口徑
    特點

    Q941型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
    • 產品特性
    • 規格參數
    • 常見問題

    產品概述

    Q941型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

    執行標準

    1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
    2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
    3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
    4、檢驗主試驗:JB/T 9092、API 598。


    電動球閥技術參數和性能

    CH系列執行機構技術參數
    閥體參數
    電源
    AC200/220V,50/60Hz
    公稱通徑
    DN10~300mm
    輸出力矩
    50N·M~2000N·M
    公稱壓力
    PN1.6 2.5 4.0 6.4 31.5MPa(定制)
    動作范圍
    0~90° 0~360°
    泄漏量
    軟密封:零泄漏
    硬密封:≤額定流量的10-5
    動作時間
    15秒/30秒/60秒
    執行機構
    可另配PSQ、HQ、UNIC、361RS
    等系列電子式電動執行機構
    保護裝置
    過熱保護
    流量特性
    快開特性
    環境溫度
    -30°~60°
    可調范圍
    DN10-80
    DN100-300
    250:1
    350:1
    手動操作
    同附帶手柄操作
    基本誤差
    ±1%
    限位
    電氣、機械二重限位
    死區
    ≤1%
    防護等級
    相當于IP-65
    回差
    ≤1%
    位置測量
    可選裝開關或電位計
    適用溫度
    密封面
    驅動電機
    8W/E
    PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
    進線接口
    PE1/2〞進線線鎖


    試驗壓力
    (Mpa)
    公稱壓力(Mpa)
    壓力級(class)
    JIS(Mpa)
    1.6
    2.5
    4.0
    6.4
    10.0
    150
    300
    600
    10K
    20K
    強度試驗
    2.4
    3.8
    6.0
    9.6
    15.0
    3.1
    7.8
    15.3
    2.4
    3.8
    密封試驗
    1.8
    2.8
    4.4
    7.0
    11.0
    2.2
    5.6
    11.2
    1.5
    2.8
    氣密試驗
    0.5~0.7

    主要零件材質
    零件名稱

    材 料
    閥體
    WCB
    ZG1Cr18Ni9Ti
    CF8
    (304)

    CF3
    (304L)

    ZG1Cr18Ni12Mo2Ti
    CF8M(316)
    CF3M
    (316L)
    球體、閥桿
    2Cr13
    1Cr18Ni9Ti
    0Cr19Ni9
    (304)
    00Cr19Ni11
    (304L)
    1Cr18Ni12Mo2Ti
    0Cr17Ni12Mo2
    (316)
    00Cr17Ni12Mo2
    (316L)
    密封圈
    聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
    適用介質
    水、氣體、蒸汽、油品等
    硝酸等腐蝕性介質
    強氧化性介質
    醋酸等腐蝕介質
    尿素等腐蝕性介質
