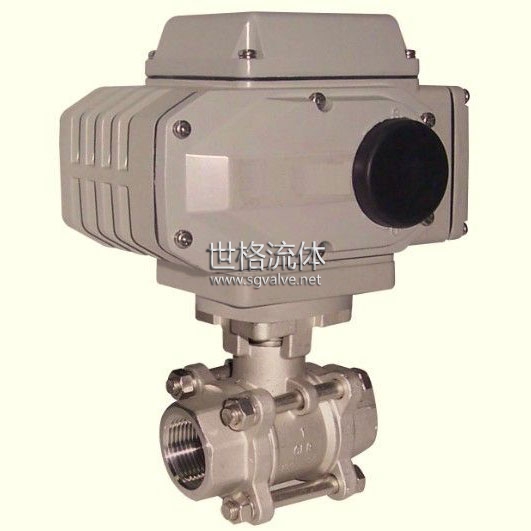

Q911電動絲扣球閥

口徑：
特點：

電動三片式球是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出

產品特性
規格參數
常見問題

Q911F電動三片式球閥簡介
電動三片式球是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。電動三片式球閥(內螺紋連接球閥)及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

Q911F電動三片式球閥產品特點
電動三片式球閥(內螺紋連接球閥)及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

1．三片式電動球閥流體阻力小，是所有閥類中流體阻力較小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。特別適用于要求零泄漏率的場合。

4.閥門連接尺寸及重量（虛線部分為模擬量控制盒,開關型無此尺寸）

公稱通徑		內螺紋連接						對焊連接				執行器選配 (常溫常壓)
mm	inch	D	B (mm)	H	管螺紋 G	B	重量 (Kg)	尺寸（mm）			重量 (Kg)
mm	inch	D	B (mm)	H	管螺紋 G	B	重量 (Kg)	B	D1	D2	重量 (Kg)
10	3/8	10	60	57	3/8″	95	0.34	70	10	18	0.32	JTX-005	CH-005
15	1/2	15	75	68	1/2″	110	0.47	75	15	24	0.48	JTX-005	CH-005
20	3/4	20	80	70	3/4″	110	0.68	90	20	28	0.68	JTX-005	CH-005
25	1	25	90	80	1″	140	1.2	100	25	34	1.2	JTX-005	CH-005
32	11/4	32	110	85	11/4″	140	1.9	110	32	41	1.9	JTX-008	CH-008
40	11/2	38	125	100	11/2″	180	2.7	128	38	49	2.7	JTX-008	CH-008
50	2	50	144	110	2″	180	3.9	154	50	62	3.8	JTX-010	CH-010
65	21/2	64	186	130	21/2″	200	7.1	193	64	78	7.0	JTX-010	CH-010
80	3	78	206	150	3″	250	11.5	222	78	94	11.4	JTX-020	CH-020
100	4	98	240	170	4″	250	20.5	273	98	124	20.3	JTX-020	CH-020
