口徑：
特點：
用 途>

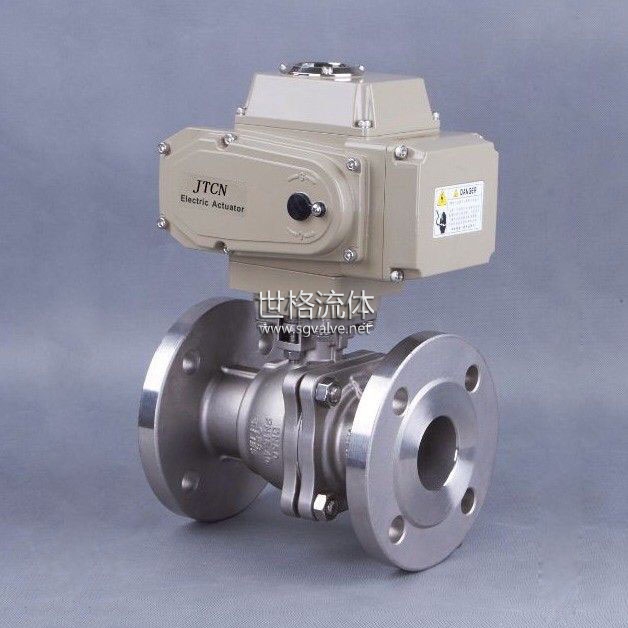

電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。配用HQ/TQ電動執行器引配歐洲技術、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
技術參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要外形尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
訂貨須知 1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號 感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！ |
| 產品概述 Q941型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。 執行標準 1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。 3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、檢驗主試驗：JB/T 9092、API 598。 |
產品概述
新型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
電動球閥技術參數和性能
|
CH系列執行機構技術參數
|
閥體參數
|
|||
|
電源
|
AC200/220V，50/60Hz
|
公稱通徑
|
DN10～300mm
|
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構 |
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
DN100-300
|
|
250:1
|
350:1
|
|||
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
||
|
進線接口
|
PE1/2〞進線線鎖
|
|||
|
試驗壓力
（Mpa） |
公稱壓力（Mpa）
|
壓力級
|
JIS(Mpa)
|
|||||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
|||||||||
主要零件材質
|
零件名稱
|
材 料
|
||||||
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304) |
CF3 |
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M
(316L) |
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
||||||
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
||
| 產品概述 Q941型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。 執行標準 1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。 3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、檢驗主試驗：JB/T 9092、API 598。 |
|
|
零件名稱
|
材 料
|
||||||
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304) |
CF3 |
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M
(316L) |
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
||||||
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
||
技術參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
訂貨須知 1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號 感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技術參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
訂貨須知 1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號 感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技術參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
訂貨須知 1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號 感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技術參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
訂貨須知 1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號 感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
