    PVDF氣動隔膜閥工作原理特點

    發布時間:2021-03-13 12:01:59

    PVDF氣動隔膜閥是用隔膜作啟閉件封閉流道、截斷流體、并將閥體內腔和閥蓋內腔隔開的截止閥。隔膜常用橡膠、塑料等彈性、耐腐蝕、非滲透性材料制成。閥體多用塑料、玻璃鋼、陶瓷或金屬襯膠材料制成。結構簡單、密封和防腐性能較好,流體阻力小。用于低壓、低溫、腐蝕性較強和含懸浮物質的介質。按結構形式分有屋脊式、截止式、閘板式等。按驅動方式分有手動、氣動、電動。

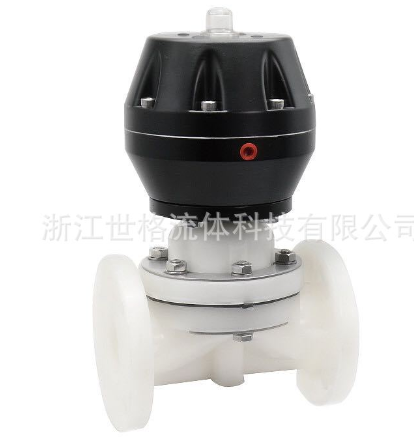

    PVDF氣動隔膜閥


    氣動隔膜閥工作原理

    PVDF氣動隔膜閥用耐腐蝕襯里的閥體和耐腐蝕隔膜代替閥芯組件,利用隔膜的移動起調節作用。隔膜閥的閥體材料采用鑄鐵、鑄鋼,或鑄造不銹鋼,并襯以各種耐腐蝕或耐磨材料、隔膜材料橡膠及聚四氟乙烯。襯里的隔膜耐腐蝕性能強,適用于強酸、強堿等強腐蝕性介質的調節。

    隔膜閥的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大;無泄漏,能用于高粘度及有懸浮顆粒介質的調節。隔膜把介質與閥桿上腔隔離,所以沒有填料介質也不會外漏。但是,由于隔膜和襯里材料的限制,耐壓性、耐溫性較差,一般只適用于1.6MPa公稱壓力和150℃以下。

    隔膜閥的流量特性接近快開特性,在60%行程前近似為線性,60%后的流量變化不大。氣動形式的隔膜閥尚可附裝反饋信號、限位器及定位器等裝置,以適應自控、程控或調節流量的需要。氣動隔膜閥的反饋信號采用無觸點傳感技術。該產品采用薄膜式推進氣缸,替代活塞氣缸,排除了活塞環易損壞,造成泄漏而導致無法推動閥門啟閉的弊端。當氣源發生故障時,尚可操作手輪使閥門啟閉。

    氣動隔膜閥密封原理

    隔膜閥的密封原理是靠操作機構的向下運動壓下隔膜或隔膜組合件與堰式的襯里閥體或直通式襯里閥體的通道相密合,使之達到密封。密封比壓的大小靠關閉件向下的壓力大小來實現。由于閥體可以襯各種軟質材料,如橡膠或聚四氟乙烯等;隔膜也是軟質材料制成,如橡膠或合成橡膠襯里的聚四氟乙烯,故用較小的密封力就能達到完全密封。

    氣動隔膜閥適用于哪些場合

    PVDF氣動隔膜閥是一種特殊形式的截斷閥,其啟閉件是一塊用軟質材料制成的隔膜,它將閥體內腔與閥蓋內腔隔開。由于受閥體襯里工藝和隔膜制造工藝的限制,較大的閥體襯里和較大的隔膜制造工藝都很難,故隔膜閥不宜用于較大的管徑,一般應用在≤DN200以下的管路上。

    隔膜閥由于受隔膜材料的限制,隔膜閥適用于低壓及溫度不高的場合。一般不要超過180℃。由于隔膜閥具有良好的防腐性能,故一般多用于腐蝕性介質的裝置和管路上。由于隔膜閥的使用溫度適用介質受隔膜閥閥體襯里材料和隔膜材料的限制。

    氣動隔膜閥有何特點

    (1)流體阻力小。

    (2)能用于含硬質懸浮物的介質;由于介質只與閥體和隔膜接觸,所以無需填料函,不存在填料函泄漏問題,對閥桿部分無腐蝕可能。

    (3)適用于有腐蝕性、粘性、漿液介質。

    (4)不能用于壓力較高的場合。

    pvdf氣動隔膜閥如何安裝維護

    ①PVDF氣動隔膜閥安裝前應仔細核對管路的運行條件是否與本閥規定的使用范圍相符,并應清洗內腔,以防止污物卡阻或損傷密封部件。

    ②橡膠襯里層和橡膠隔膜表面切勿涂刷油脂類物品,以防橡膠溶脹,影響隔膜閥使用壽命。

    ③手輪或傳動機構,不允許作起吊用,并嚴禁碰撞。

    ④手動操作隔膜閥時,不得借助于輔助杠桿,以防扭力過大而損傷驅動部件或密封部位。

    ⑤隔膜閥應存放在干燥通風的室內,嚴禁堆放,庫存隔膜閥的兩端通道必須封口,且啟閉件應處于微開啟狀態。

    氣動隔膜閥出現故障應該如何消除

    A:手輪操作不靈活

    原因:①閥桿彎曲。②螺紋損傷

    消除方法:①更換閥桿。②修整螺紋,并加潤滑劑

    B:氣動隔膜閥不能自動啟閉

    原因:①氣源壓力過低。②彈簧頂緊力過大。③橡膠隔膜損壞

    消除方法:①調高供氣壓力。②減少彈簧頂緊力。③更換隔膜

    C:閥體與閥蓋連接處滲漏

    原因:①連接螺栓松動。②閥體內膠層破裂

    消除方法:①緊固連接螺栓。②更換閥體
